DDC箱体说明书 控制箱接线

目   录

一、产品功能&特征-----------------------------------------

二、箱体规格&结构---------------------------------———--

三、使用安装方法------------------------------------------

四、接线模块介绍----------------------------- -----

1 Y-IPC-M介绍---------------------------——--------

2 Y-EXPIO-M介绍------------------------——---------

3 Y-SPC-M介绍---------------------------——--------

4 浮点开关介绍——-----------------------——--------

5 吸流开关介绍——----------------------——---------

6 继电器选择————-------------------——----------

五、注意事项—————————————————-——————

一、产品功能&特征

DDC箱里面安装DDC设备，用于楼宇现场设备的控制、现场环境的检测等，（控制设备主要有：风机、碟阀、水泵、空调、冷冻装置等等，）一般应用于展会、体育馆、车站、大型商场、大型办公楼等大规模建筑。

与传统的DDC箱比较，我们产品具有以下特点：

1.产品体积小，安装方便，降低了运输成本，也降低了安装空间。

2.布局合理，内部连接线均采用排线，减少了人工接线时间，也降低了故障率。

3.采用接线模块，翻转试接线，最大化降低箱子空间，内部集成继电器电路，外面无需扩散继电器板。

4.外壳磷化处理，喷乳白色漆，尊显精致，更上档次。

5.部分弱电井空间较小，为预防开门不便，4模块和6模块箱子均采用双开门。

6.采用银色镀镍锁，抗腐蚀性更佳，同时配有独特钥匙，增加箱子安全性能。

7.箱子两侧开有散热孔，确保箱子的通风散热。

8.取消了传统的安装板，采用配套导轨直焊于低壳，DDC模块拆装方便，用户更易安装。

9.外部设备供电采用接线模块，PCB设计，输入端不用再并线。

10.采用带端子变压器，输入输出都预留了端子，变压器与变压器之间采用串连接法，不用再并线，输出端可以接四个设备。

11.每个箱体内都标附一份接线图，并且可以按照用户的设备点检表制定接线图，方便安装调试及维护。

二、箱体规格&结构

箱体规格

 因为每个工程要求不同，我们设计了四款DDC标准箱，以内部控制模块分类。详细参照下表：

1. 安装模块限为HoneyWell XL8000系列。

2. 每一个箱子都有一个PC-IPC的安装位置，如果不需要安装PC-IPC，则此位置可以安装PC-SPC、PC-EXPIO二种模块。

3. PC-SPC、PC-EXPIO可随意选择安装位置，不受限制。

箱子结构

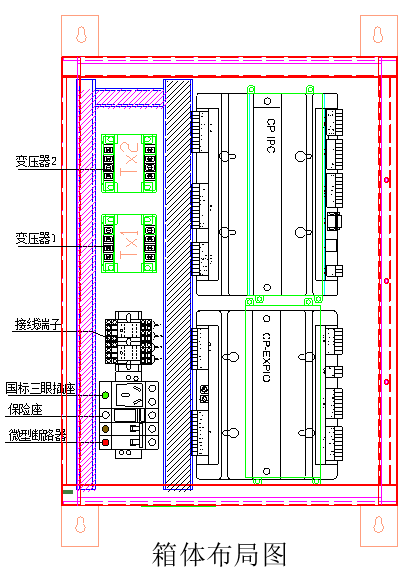

  总共有四种箱子，里面的配件种类都一样只是数量不一样。下面以YDDC-HW2000为例详解：

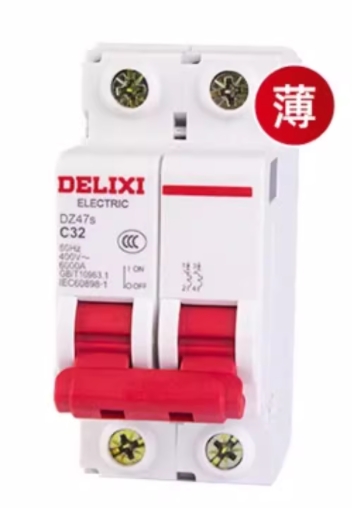

1.左边最下方的是微型断路器，对箱体电源的超负荷或短路进行保护。同时附带开启关闭箱体总电源功能。

2.断路器上面为保险座，进行电源二次保护。

3.保险座上面是国标三眼插座，为现场调试设备供电。

4.三眼插座上方为接线端子排，其输出端为现场设备平均提供四路24VAC1A左右电流。

5.TX1 100W变压器为现场设备供电，其输出连接接线端子排输入端。

6.TX2 100W变压器为箱内控制模块及继电器供电。

7.右上方模块安装位置为PC-IPC预留位置，可以安装PC-IPC、PC-SPC、PC-EXPIO三种模块。

8.右下方模块安装位置只能安装PC-SPC、PC-EXPIO二种模块。

9.示意图红色小线槽为强电线槽，外入电源及内部电源连接走线。

10.示意图中黑色线槽为信号线槽，各类信号线及24VAC供电走线。

三、使用安装方法

在出厂时箱体里面的各配件模块都已安装，弱电电源线、通讯线都已连接，用户使用时只需连接外入交流电源线及各设备的信号线即可，全系列箱子都采用葫芦孔挂壁式安装，把箱体挂墙上即可。用户连线少，安装方便。

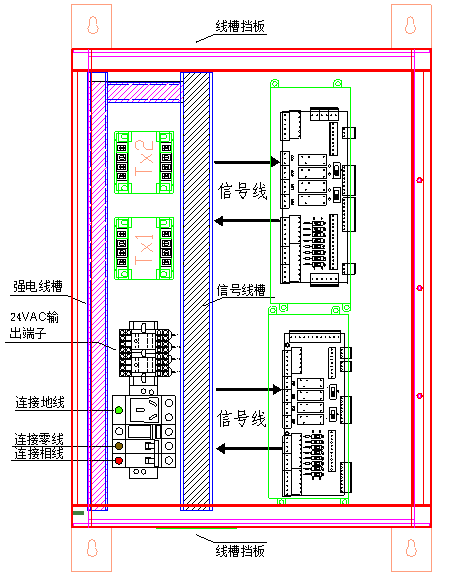

1. YDDC-HW2000箱体接线示意图。

1.示意图红色的线槽为强电线槽，用于外入交流电源走线，黑色线为信号线槽，用于信号走线。

 2.外入电源线连接至微型断路器及三眼插座上。参照示意图。

3.箱体上下二侧都有线槽挡板，用户根据自己需求选择上走线还是下走线。（用户在订购箱体时应该把此要求告诉我们，我们改动线槽位置及预留挡板位置。）

4.24VAC输出端子平均为用户外部设备提供四路24V交流1A电流。

四、接线模块介绍

为最大化的降低安装空间，在保证人性化操作条件下我们最大化的缩小箱子尺寸，因此选择了翻转式接线。我们给每种类模块设计了相应接线模块，每个模块包含保险、DO输出继电器低座。现为每种模块做一份详细介绍，如下：

1. Y-IPC-M接线模块介绍

   为CP-IPC模块设计的接线模块，内部接线端子点位如下：

    注：K1为DO1的浮点开关，K2为DO3的浮点开关。每个吸流开关对应上面的丝印。

2.Y-EXPIO-M接线模块介绍

为CP-EXPIO模块设计的接线模块，内部接线端子点位如下：

注：K5为DO1的浮点开关，K6为DO3的浮点开关。每个吸流开关对应上面的丝印。

3.Y-SPC-M接线模块介绍

为CP-SPC模块设计的接线模块，内部接线端子点位如下：

注：K1为DO8的浮点开关、K2为DO6的浮点开关、K3为DO4的浮点开关、K4为DO2的浮点开关。每个吸流开关对应上面的丝印。

4. 浮点开关

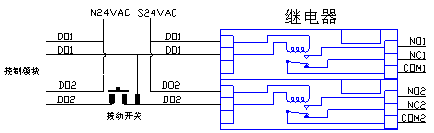

在某些特殊的场合，需要双态控制电机正反转，我们增加一个浮点开关，利用二个DO输出通道可以实现此功能,如果后面带载较大，也可以利用二个DO输出通道并连增大负载功率。浮点开关原理如下图：

5. 吸流开关

        当AI信号电压输入过高，超出控制模块要求范围时，可打开吸流开关，连接500R下拉电阻。连接原理如下：

五、注意事项

1.箱子没有防漏功能，安装时应考虑到防水防湿措施。

2.为确保各项安全，箱体应按严格要求接地。
